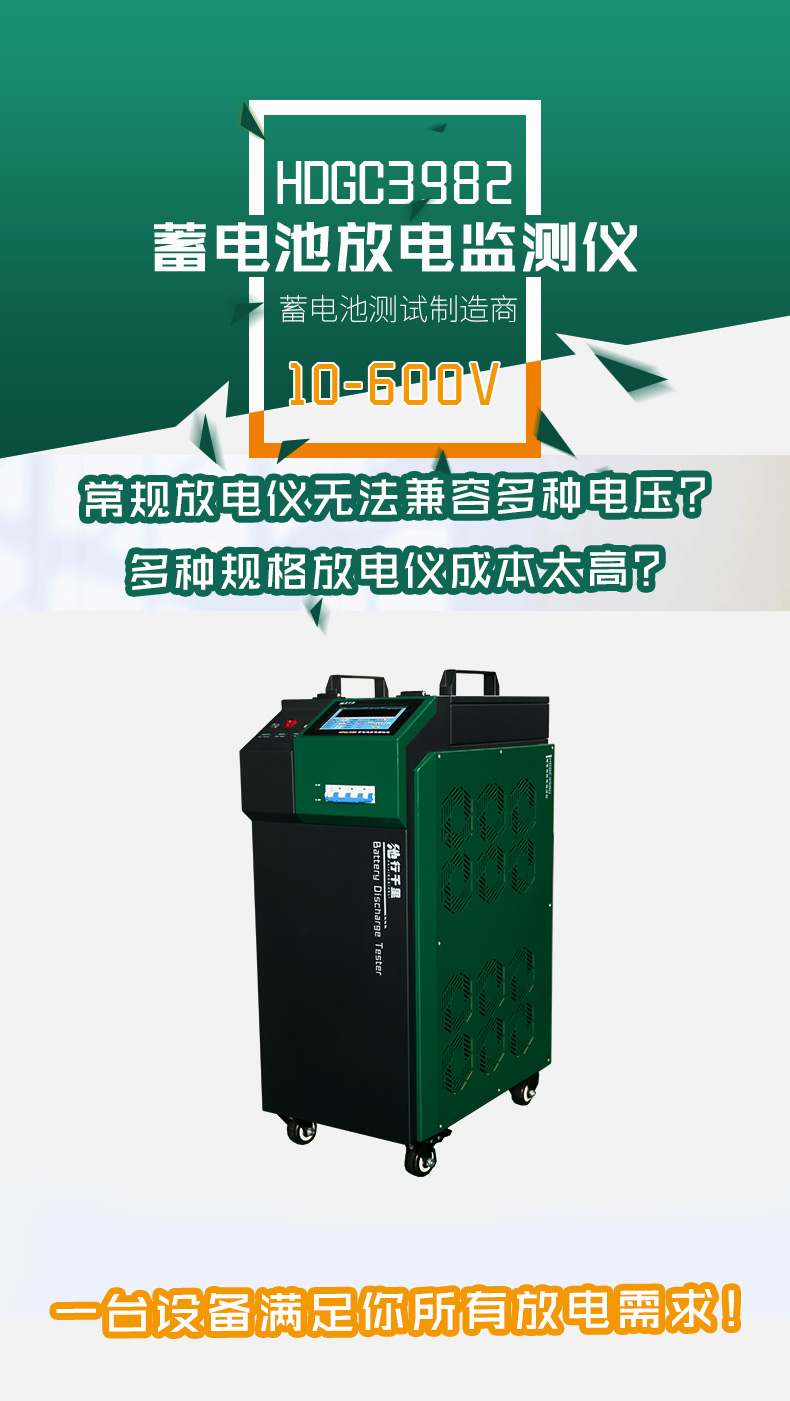

10～600V蓄電池放電測試儀專為直流維護獨立開發，涵蓋12V/24V/36V/48V/72V/96V/110V/
220V/380V/480V蓄電池組維護，一機多用，同時可對蓄電池組進行實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數；適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等；具有操作簡便、放電安全，涵蓋電壓范圍廣等優點。
?寬電壓大電流設計：單臺設備就能滿足10~600V電壓范圍的電池組進行放電測試，一機多用。
?選用7寸高清觸摸屏：分辨率1024×800，高清顯示，觸控板采用軍工級多層復合薄膜電阻式觸摸板，抗干擾能力強，適用于電站、蓄電池機房及高頻充電機產生的電磁干擾和瞬變脈沖干擾。背光式中文顯示面板，在任何環境下，均可清晰正常顯示數據。
?多項安全保護功能：過流保護、短路保護、溫度過高、極性反接等保護功能。
?具備多項告警功能：使用過程中出現異常問題，如電壓過高、欠壓、電流超出測量范圍、風扇故障等能實時發出警告并停止放電，不損壞儀表和相關檢測設備。
?單體電壓采集盒采用LoRa無線+RS485有線傳輸：兼容2V/6V/12V單體電壓監測。每個單體電壓采集盒可同時監測12個單體，相比傳統每個模塊只監測4個/6個單體電壓的方法操作更加簡便。
?操作智能化設計：配備快速對接插孔，連接簡單，測試全程自動記錄、智能分析，無需人工干預。
?具有并機使用功能：能多臺并機使用，滿足300A以上的放電電流需求。
?具有快速核容分析功能：可通過3-5分鐘的快速放電預估蓄電池的剩余容量。
?采用高分子聚合物正溫度系數電阻：功耗小，抗浪涌能力強，避免紅熱現象安全系數高，具有過流自保護功能。
?主控板采用進口意法半導體公司（STMicroelectronics）的高性能ARM為CPU：性能穩定、頻率高、功能強大，放電過程采用雙CPU冗余設計，主副CPU協同工作，主CPU負責指令的運算與處理，副CPU負責報警監測與過程控制，當出現應急狀況時主副CPU會同時鎖定輸出，當主副CPU其中一個出現指令運算異常時，另一個可以繼續關閉輸出，保護測試的安全可靠性。
?放電參數預設功能：內置多種常用的放電模板，滿足不同類型電池的參數設置，模板數據掉電可保存，上電即可直接開始測試，無需頻繁設置參數，讓測試操作更簡單。
?配備專業的分析軟件：能同時顯示電壓、電流曲線、單體電池柱狀圖數據表格等，可自動生成EXCEL/WORD文檔格式、并可打印、生成測試數據報告。
?具有強大的存儲功能：內置32G存儲空間，可存儲多達1000組放電數據，支持歷史放電數據進行查看、分析、刪除等管理動作，外置16G數據讀卡器，可通過USB接口，將放電過程的數據進行拷貝，導入電腦中，通過上位機管理軟件對電池放電的過程進行分析、可生成相應的數據報表。使數據的轉存更加方便。
?放電可設定多個終止條件：放電容量到、放電時長到、單體電壓閾值 ，整組電壓閾值，其中任意一個測試條件達到后會自動停止放電，以及過電壓、過電流、過溫、數據存儲異常、電壓測試端子反接等多種測試故障報警顯示。
?自帶校準功能：儀器帶有電壓電流校準修正功能，可對測量值進行校準修正，保證測量精度。該功能尤其適用于對儀器讀數與現場儀表有一致性要求時使用。
?具備曲線查看功能：通過數據管理界面的歷史數據曲線功能，可將內置的數據文件以圖表和波形圖的形式進行回看查詢。
| 10～600V蓄電池組 | ||||||
| 電壓監測范圍 | 0~600V | |||||
| 恒壓范圍 | 10~180V | 180~300V | 300V~600V | 10~180V | 180~300V | 300V~600V |
| 放電電流 | 0~120A | 0~80A | 0~35A | 0~300A | 0~150A | 0~60A |
| ? ?儀器功能特性 | ||||||
| 顯示功能 | 7寸LCD液晶觸摸屏，分辨率1024*800 | |||||
| 電壓測量精度 | ±0.5%FS+0.1V | |||||
| 電流測量精度 | +1%FS+0.1A最大量程100A | |||||
| 單體電壓顯示精度 | 0.01V | |||||
| 放電電流顯示精度 | 0.1A | |||||
| 無線巡檢功能 （選配） |
采用多頻段射頻無線模塊，通訊距離可達100米以上， 兼容2V/4V/6V/12V單體電池電壓監測， 每個無線監測模塊可同時監測12個單體，高限可監測300節電池 |
|||||
| 數據保存容量 | 內置：32Gbit FLASH;外置16G儲存 | |||||
| 數據通訊 | RS485*3；USB*1 | |||||
| 工作模式 | 恒流/恒功率，可并機/從機控制 | |||||
| ? ?保護性能（液晶顯示提醒+蜂鳴器告警） | ||||||
| 主機保護功能 | 過溫、過流、電流失控觸發停機保護 | |||||
| 反接保護功能 | 極性接反聲光告警提示 | |||||
| 異常保護 | 電源線掉電、主電纜掉電 | |||||
| 過溫保護 | 內置溫度傳感探頭，溫度超過75℃，設備自動停止放電 | |||||
| 急停保護 | 外置空開斷路器，用于緊急停機保護 | |||||
| ? ?工作環境 | ||||||
| 散熱方式 | 強制風冷 | |||||
| 溫度 | 工作溫度范圍：-5～50℃貯藏溫度：-40～70℃ | |||||
| 濕度 | 相對濕度：0～90%（40±2℃） | |||||
| 海拔 | 額定海拔≤4000米 | |||||
| ? ?工作電源 | ||||||
| 電壓 | 單相三線制：220VAC（-20%～+30%），頻率：45～65Hz | |||||
| 耐壓測試 | 輸入―機殼：2200Vdc 1min | |||||
| 輸入一輸出：2200Vdc 1min | ||||||
| 輸出一機殼：700Vdc 1min | ||||||
| 安全性 | 滿足EN610950 | |||||
| ? ?儀器尺寸 | ||||||

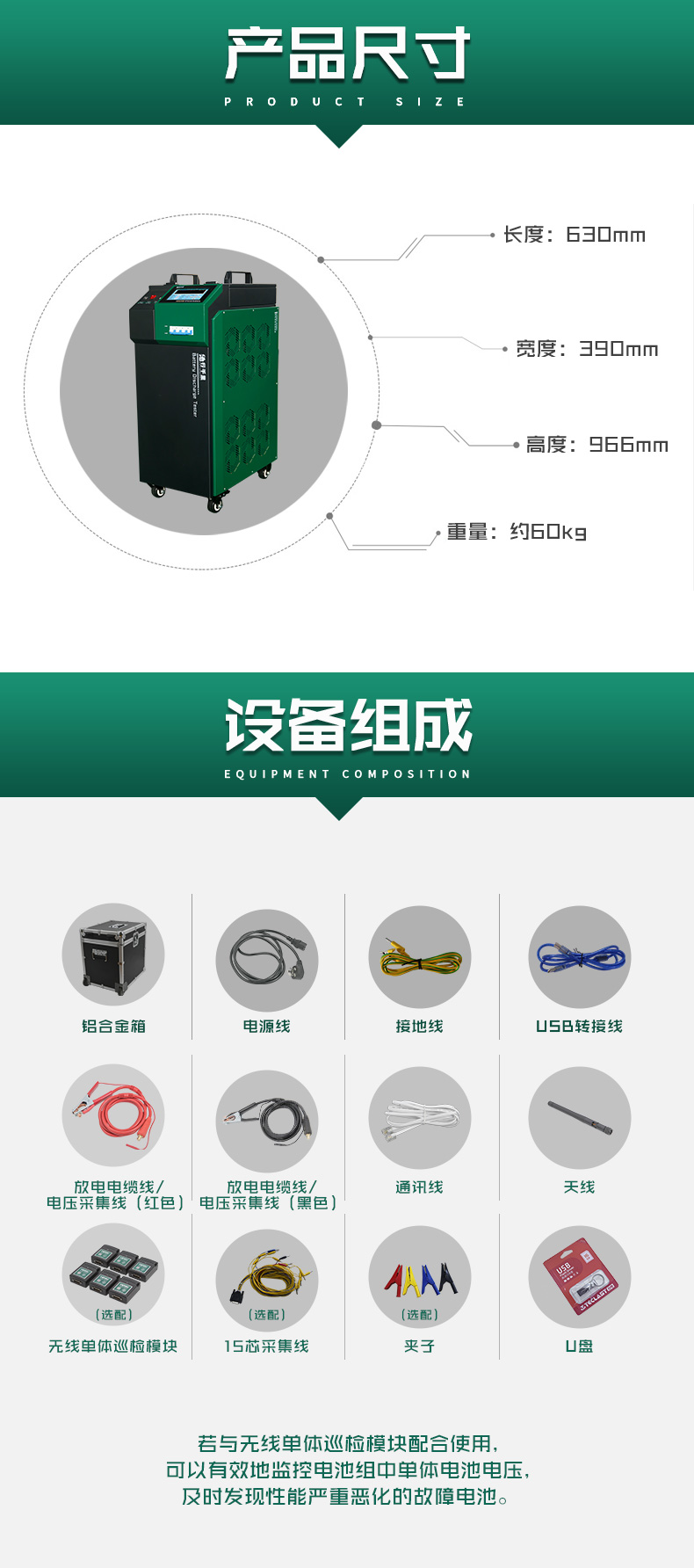

| 尺寸 | 630*390*966 | 630*390*1320 | ||||
| 重量 | 63 | 90 | ||||
| 電纜接線 | 電纜快接插頭（紅正黑負），尺寸：電流mm2*3m，正負各1根 | |||||
?
| 10~600V放電測試儀=恒流放電+容量分析儀+單體電壓監測巡檢 | |||
| 測量范圍 | 電流范圍 | 適用電池組容量 | 適用電池組電壓 |
| 10~60V | 0~100A | 0~1000Ah | 12V、24V、36V、48V 用途：通訊基站、單體電池核容測試 |
| 0~150A | 0~1500Ah | ||
| 0~200A | 0~2000Ah | ||
| 0~300A | 0~3000Ah | ||
| 10~140V | 0~100A | 0~1000Ah | 12V、24V、36V、48V、72V、96V、110V用途：通訊基站、單體電池核容測試、電動自行車、電動叉車、觀光車、軌道交通 |
| 0~150A | 0~1500Ah | ||
| 0~200A | 0~2000Ah | ||
| 0~300A | 0~3000Ah | ||
| 10~300V | 0~100A | 0~1000Ah | 12V、24V、36V、48V、72V、96V、 110V、140V、220V 用途：通訊基站、電動叉車、軌道交通、 電力系統、鐵路機車 |
| 0~120A | 0~1200Ah | ||
| 0~150A | 0~1500Ah | ||
| 0~250A | 0~2500Ah | ||
| 10~480V | 0~80A | 0~800Ah | 48V、72V、96V、110V、140V、220V、380V |
| 10~600V | 0~35A | 0~350Ah | 48V、72V、96V、110V、140V、 220V、380V、480V |
| 0~60A | 0~600Ah | ||
| 80~270V | 0~30A | 0~300Ah | 110V、220V用途：電力系統、 大型發電機組（250MW以上） |
| 0~60A | 0~600Ah | ||
| 0~100A | 0~1000Ah | ||
| 0~150A | 0~1500Ah | ||
| 0~200A | 0~2000Ah | ||
| 0~250A | 0~2500Ah | ||
| 0~300A | 0~3000Ah | ||
| 176V~456V | 0~30A | 0~3000Ah | 220V、380V
用途：電力系統、鐵路系統、UPS數據機房 |
| 0~50A | 0~5000Ah | ||
| 0~100A | 0~10000Ah | ||
| 300~600V | 0~30A | 0~300Ah | 380V、480V 用途：UPS、EPS 數據中心 |
| 0~40A | 0~400Ah | ||
| 0~80A | 0~800Ah | ||
| 38~600V | 0~50A | 0~5000Ah | 48V、72V、110V、220V、380V、480V用途：通訊基站、變電站、UPS、EPS數據中心 |
| 0~100A | 0~1000Ah | ||
