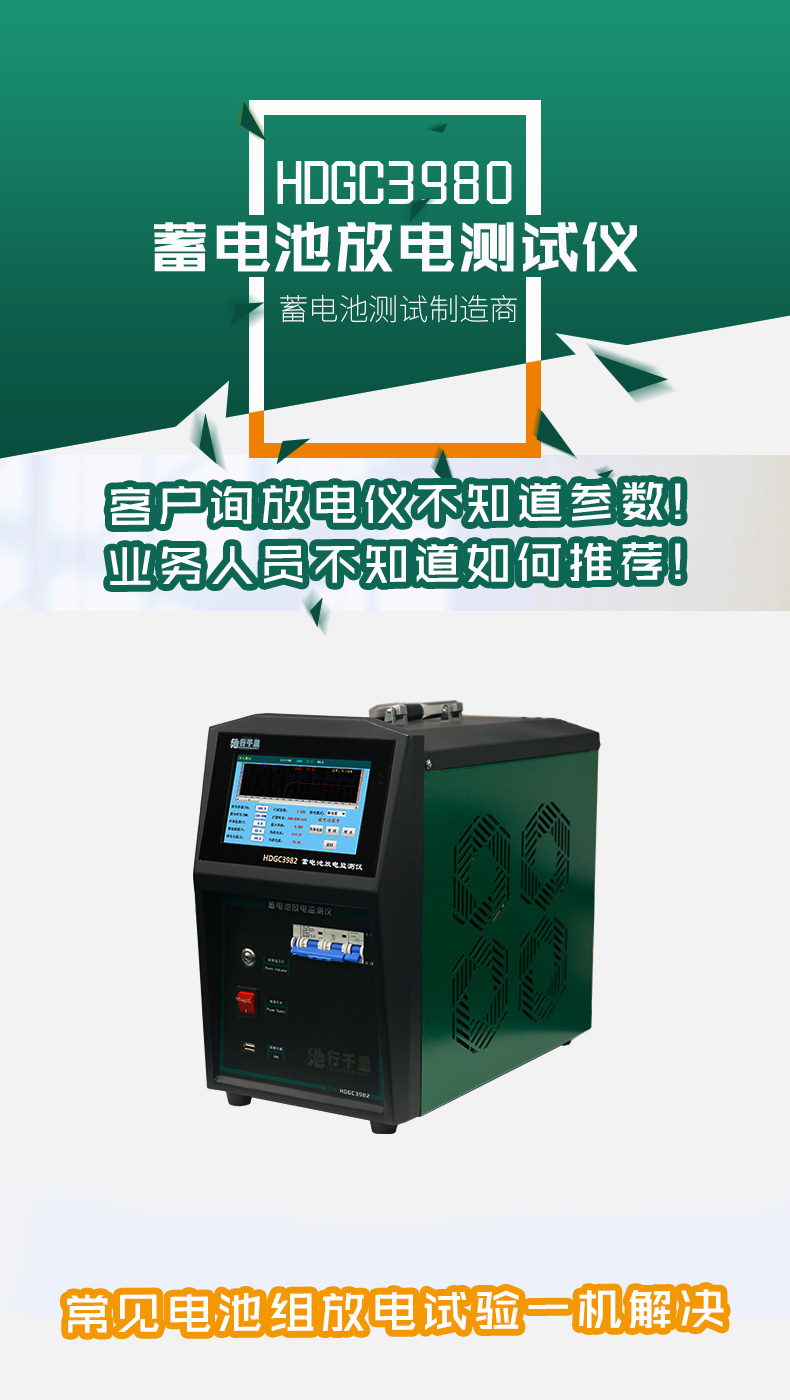

HDGC3980蓄電池放電測試儀用于快速解決電池組核對性放電實驗、容量測試、電池組日常維護。儀表可實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數；適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等；具有操作簡便、放電安全等優點。是通訊基站、變電站、軌道交通、水力發電站以及UPS機房等進行電池測試運維的理想選擇。
?選用7寸高清觸摸屏：分辨率1024×800，高清顯示，觸控板采用軍工級多層復合薄膜電阻式觸摸板，抗干擾能力強，適用于電站、蓄電池機房及高頻充電機產生的電磁干擾和瞬變脈沖干擾。背光式中文顯示面板，在任何環境下，均可清晰正常顯示數據。
?多項安全保護功能：過流保護、短路保護、溫度過高、極性反接等保護功能。
?具備多項告警功能：使用過程中出現異常問題，如電壓過高、欠壓、電流超出測量范圍、風扇故障等能實時發出警告并停止放電，不損壞儀表和相關檢測設備。
?操作智能化設計：配備快速對接插孔，連接簡單，測試全程自動記錄、智能分析，無需人工干預。
?具有并機使用功能：能多臺并機使用，滿足300A以上的放電電流需求。
?具有快速核容分析功能：可通過3-5分鐘的快速放電預估蓄電池的剩余容量。
?采用高分子聚合物正溫度系數電阻：功耗小，抗浪涌能力強，避免紅熱現象安全系數高，具有過流自保護功能。
?主控板采用進口意法半導體公司（STMicroelectronics）的高性能ARM為CPU：性能穩定、頻率高、功能強大，放電過程采用雙CPU冗余設計，主副CPU協同工作，主CPU負責指令的運算與處理，副CPU負責報警監測與過程控制，當出現應急狀況時主副CPU會同時鎖定輸出，當主副CPU其中一個出現指令運算異常時，另一個可以繼續關閉輸出，保護測試的安全可靠性。
?放電參數預設功能：內置多種常用的放電模板，滿足不同類型電池的參數設置，模板數據掉電可保存，上電即可直接開始測試，無需頻繁設置參數，讓測試操作更簡單。
?配備專業的分析軟件：能同時顯示電壓、電流曲線、單體電池柱狀圖數據表格等，可自動生成EXCEL/WORD文檔格式、并可打印、生成測試數據報告。
?具有強大的存儲功能：內置32G存儲空間，可存儲多達1000組放電數據，支持歷史放電數據進行查看、分析、刪除等管理動作，外置16G數據讀卡器，可通過USB接口，將放電過程的數據進行拷貝，導入電腦中，通過上位機管理軟件對電池放電的過程進行分析、可生成相應的數據報表。使數據的轉存更加方便。
?放電可設定多個終止條件：放電容量到、放電時長到、單體電壓閾值 ，整組電壓閾值，其中任意一個測試條件達到后會自動停止放電，以及過電壓、過電流、過溫、數據存儲異常、電壓測試端子反接等多種測試故障報警顯示。
?自帶校準功能：儀器帶有電壓電流校準修正功能，可對測量值進行校準修正，保證測量精度。該功能尤其適用于對儀器讀數與現場儀表有一致性要求時使用。
?具備曲線查看功能：通過數據管理界面的歷史數據曲線功能，可將內置的數據文件以圖表和波形圖的形式進行回看查詢。
| HDGC3980=恒流放電+容量分析 | |||||||
| 通訊系統蓄電池檢測維護通用產品（DC12V/24V/36V/48V） | |||||||
| 產品編號 | 監測范圍 | 恒流范圍 | 電流范圍 | 適用容量 | 放電功能 | 容量測試 | 單體電壓采集 |
| 800610 | 0~60V | DC:10～60V | 0~100A | 1~1000Ah | √ | √ | × |
| 800615 | 0~60V | DC:10～60V | 0~150A | 1~1500Ah | √ | √ | × |
| 800620 | 0~60V | DC:10～60V | 0~200A | 1~2000Ah | √ | √ | × |
| 800630 | 0~60V | DC:10～60V | 0~300A | 1~3000Ah | √ | √ | × |
| 電動自行車/電動叉車/高爾夫觀光車等電池檢測維護（DC48/72V/96V） | |||||||
| 產品編號 | 監測范圍 | 恒流范圍 | 電流范圍 | 適用容量 | 放電功能 | 容量測試 | 單體電壓采集 |
| 80481110 | 0~132V | DC:10~132V | 0~100A | 0~1000Ah | √ | √ | × |
| 80481115 | ?0~132V | DC:10~132V | 0~150A | 0~1500Ah | √ | √ | × |
| 80481120 | ?0~132V | DC:10~132V | 0~200A | 0~2000Ah | √ | √ | × |
| 80481130 | ?0~132V | DC:10~132V | 0~300A | 0~3000Ah | √ | √ | × |
| 電力變電站蓄電池檢測維護通用產品（DC48V/110V/220V） | |||||||
| 產品編號 | 監測范圍? | 恒流范圍 | 電流范圍 | 適用容量 | 放電功能 | 容量測試 | 單體電壓采集 |
| 8030050 | 0~300V | DC:10~300V | 0~50A | 0~500Ah | √ | √ | × |
| 8030080 | 0~300V | DC:10~300V | 0~80A | 0~800Ah | √ | √ | × |
| 8030120 | 0~300V | DC:10~300V | 0~120A | 0~1200Ah | √ | √ | × |
| 軌道交通供電系統蓄電池檢測維護通用產品（DC48V/110V/220V/380V） | |||||||
| 產品編號 | 監測范圍? | 恒流范圍 | 電流范圍 | 適用容量 | 放電功能 | 容量測試 | 單體電壓采集 |
| 8045630 | 0~300V | DC:1~456V | 0~30A | 0~300Ah | √ | √ | × |
| 3060025 | 0~600V | DC:38~600V | 0~40A | 0~400Ah | √ | √ | × |
| 8060050 | 0~600V | DC:38~600V | 0~80A | 0~800Ah | √ | √ | × |
| 電站/UPS數據中心蓄電池檢測維護方案（DC380V/480V） | |||||||
| 產品編號 | 監測范圍? | 恒流范圍 | 電流范圍 | 適用容量 | 放電功能 | 容量測試 | 單體電壓采集 |
| 80384803 | 0~600V | DC:300~600V | 0~30A | 0~300Ah | √ | √ | × |
| 80384804 | 0~600V | DC:38~600V | 0~40A | 0~400Ah | √ | √ | × |
| 80384808 | 0~600V | DC:38~600V | 0~80A | 0~800Ah | √ | √ | × |
| 滿足12V/24V/36V/48V/72V/96V/110V/140V/220V/380V/480V電池組 | |||||||
| 8060030 | 0~600V | DC:10~600V | 0~30A | 0~300Ah | √ | √ | × |
| 8060060 | 0~600V | DC:10~600V | 0~60A | 0~600Ah | √ | √ | × |
| ? ?HDGC3980 | |||||
| 產品型號 | 48V系統 | 110V系統 | 220V系統 | 380V系統 | 480V系統 |
| 放電電壓 | 32~60V | 80~132V | 176~270V | 300~460V | 380~580V |
| 放電電流 | 0~300A | 0~100A | 0~100A | 0~40A | 0~30A |
| ? ?儀器功能特性 | |||||
| 顯示功能 | 7寸LCD液晶觸摸屏，分辨率1024*800 | ||||
| 電壓測量精度 | ±0.5%FS+0.1V | ||||
| 電流測量精度 | ±1%FS+0.1A最大量程100A | ||||
| 放電電流顯示精度 | 0.1A | ||||
| 數據保存容量 | 內置：32Gbit FLASH；外置16G儲存 | ||||
| 數據通訊 | RS485*3；USB*1 | ||||
| 工作模式 | 恒流/恒功率，可并機/從機控制 | ||||
| ? ?保護性能（液晶顯示提醒+蜂鳴器告警） | |||||
| 主機保護功能 | 過溫、過流、電流失控觸發停機保護 | ||||
| 反接保護功能 | 極性接反聲光告警提示 | ||||
| 異常保護 | 電源線掉電、主電纜掉電 | ||||
| 過溫保護 | 內置溫度傳感探頭，溫度超過75℃，設備自動停止放電 | ||||
| 急停保護 | 外置空開斷路器，用于緊急停機保護 | ||||
| ? ?工作環境 | |||||
| 散熱方式 | 強制風冷 | ||||
| 溫度 | 工作溫度范圍：-5～50℃，貯藏溫度：-40～70℃ | ||||
| 濕度 | 相對濕度：0～90%（40+2℃） | ||||
| 海拔 | 額定海拔≤4000米 | ||||
| ? ?工作電源 | |||||
| 電壓 | 單相三線制：220V AC（-20%～+30%），頻率：45～65Hz | ||||
| 耐壓測試 | 輸入一機殼：2200Vdc 1min | ||||
| 輸入一輸出：2200Vdc 1min | |||||
| 輸出一機殼：700Vdc 1min | |||||
| 安全性 | 滿足EN610950 | ||||

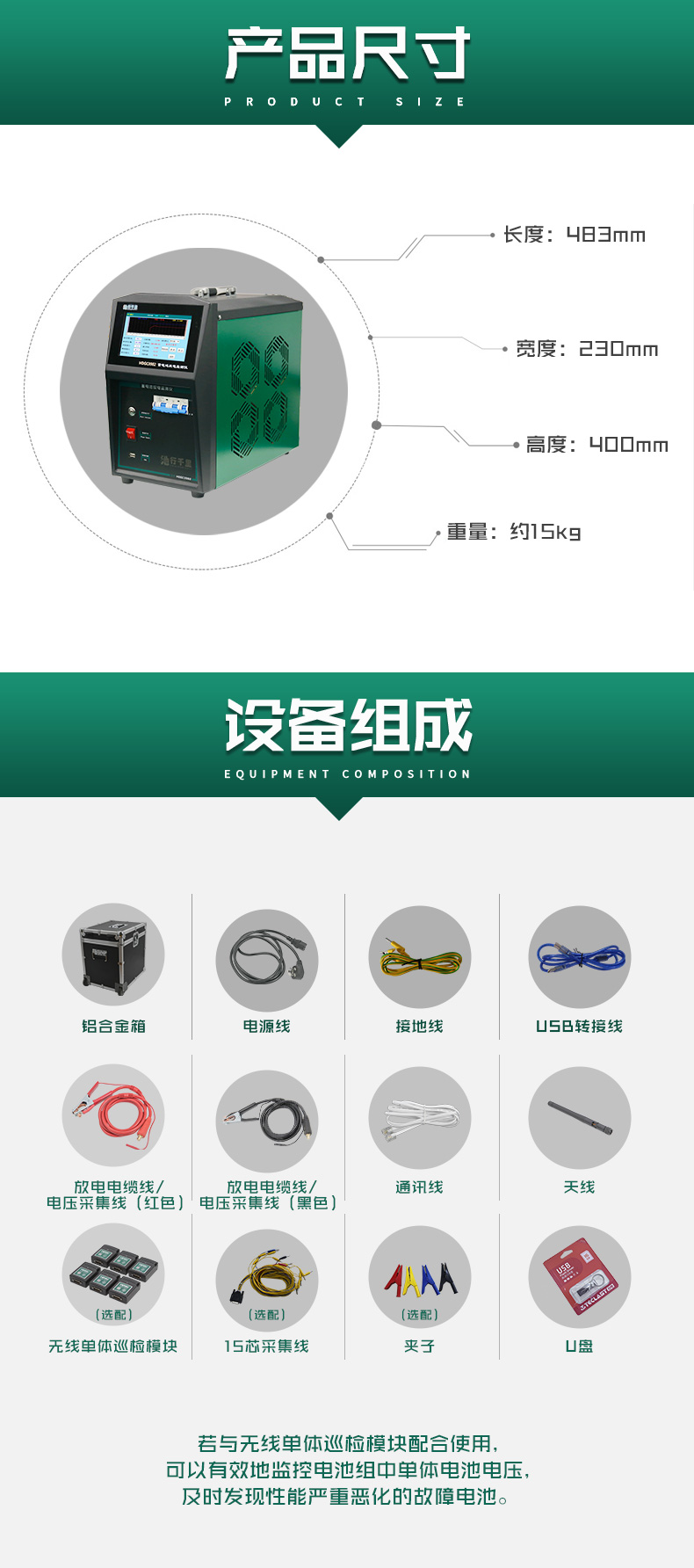

| 尺寸 | 438*215*318 | 461*225*390 | 613*225*390 | 461*225*390 | 461*225*390 |
| 重量 | 13 | 16 | 20 | 16 | 16 |
| 電纜接線 | 電纜快接插頭（紅正黑負），尺寸：電流mm2*3m，正負各1根 | ||||
| HDGC3980=恒流放電+容量分析測試 | ||
| 產品規格 | 適用電池組容量 | 電壓等級 |
| 48V 50A | 0～500Ah | 48V |
| 48V 100A | 0~1000Ah | |
| 48V 150A | 0~1500Ah | |
| 48V 200A | 0~2000Ah | |
| 48V 300A | 0~3000Ah | |
| 110V 30A | 0~300Ah | 80~132V |
| 110V 50A | 0～500Ah | |
| 110V 100A | 0～1000Ah | |
| 110V 200A | 0～2000Ah | |
| 220V 30A | 0~300Ah | 176~270V |
| 220V 50A | 0~500Ah | |
| 220V 100A | 0~1000Ah | |
| 220V 200A | 0~2000Ah | |
| 380V 30A | 0~300Ah | 300~460V |
| 380V 50A | 0~500Ah | |
| 380V 100A | 0~1000Ah | |
| 380V 150A | 0~1500Ah | |
| 480V 30A | 0~300Ah | 380~600V |
| 480V 40A | ?0~400Ah | |
| 480V 80A | ?0~800Ah | |
| 更多規格請直接致電400-027-1996 | ||
