云南電網電能質量公用電網諧波問題

日期： 2017-11-10

瀏覽次數:

1.諧波的主要危害(簡述):

? ? ? ?諧波“污染”是電網的公害，它引起的經濟損失主要是惡化了電能質量指標，降低了電網的可靠性，增加了電網損失，縮短了電氣設備的壽命，降低了產品質量。諧波的危害主要體現在如下個幾方面:

? ? ? ?1.1增加了電網中諧振的可能，從而造成很高的過電流或過電壓而引發事故。當電網系統參數的不利配合和有足夠張的諧波源時，串聯或并聯諧波諧振問題就必然成在，將會嚴重?fù)p壞一次設備而導致系統事故的發生。

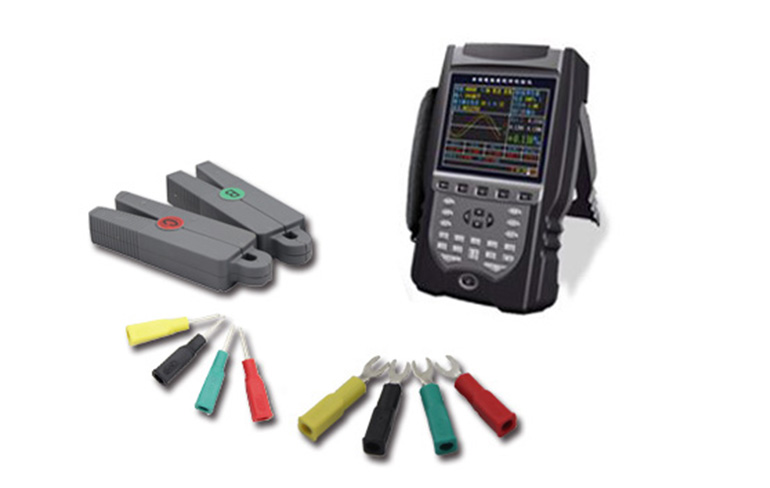

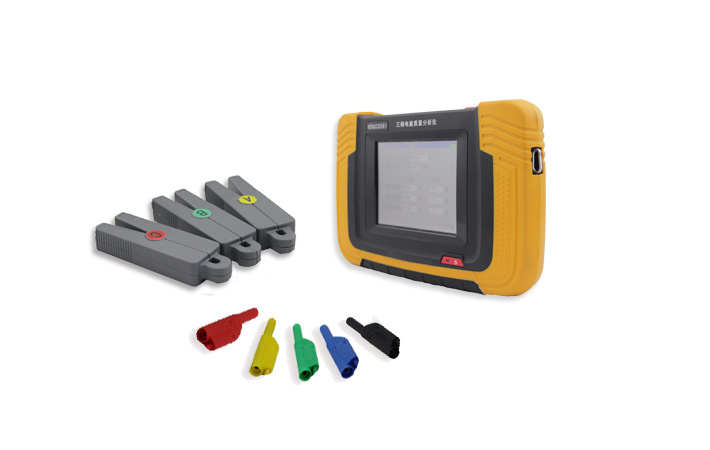

HDGC3522 便攜式三相電能表現場校驗儀

? ? ? ?1.2 對旋轉電機產生有害形響。主要表現在產生附加損耗和轉矩上，危害的嚴重性與諧波電壓、諧波電流以及旋轉電機的型式和結構有關。比如:在感應電動機的定子繞組中所有正序諧波電流都將產生正方向的電磁轉矩，有助于轉子的旋轉，而負序諧波電流的作用恰好相反。對汽輪發電機的振蕩力矩可能激起汽輪發電機復雜的禍合振蕩，使轉子元件發生扭力振蕩并使汽能機葉片屈曲。

? ? ? ?1. 3影響電網和供電一次設各的安個標行。? ? ? ?1) 諧波電壓可使變壓器的磁滯及渦流損耗增加，使絕緣材料承受的電氣應力增大，而諧波電流使變壓器的銅耗增加，普通變壓器在嚴市的諧波負荷下往往會產生局部過熱，噪聲增大等現象。

? ? ? ?2) 除了諾波電壓使電容器產生額外的功率損耗外，諧波還造成電容器與電網其它部分之間產生諧波諧振，發生危險的過電壓、過電流，引起電容器熔絲熔斷或使電容器損壞。

? ? ? ?3) 前蘇聯件對兩條同時敷設在相似環境溫度下的電纜進行試驗，其中一條在基波正弦電壓下運行，另一條在電壓總畸變率為6%8.5%(主要為5, 7次諧波)，經2.5年運行后，后者的泄漏電流平均高出36%.而3.5年后則高出43%.由此可見，諧波對電力電纜的損壞程度也是相當大的。? ? ?

? ? ? ?4) 諧波電壓引起的電壓波形畸變會影響線路電暈電壓，當諧波電壓與基波電壓波峰重合時，可能使線路的電暈問題變得嚴重，而諧波電流流過輸電線路時.因集膚效應使輸電線路的附加損耗增大.

? ? ? ?5) 諧波電流較大時將使斷路器遮斷能力降低，這是因?yàn)楫?dāng)電流有效值相同時，波形畸變嚴重的電流與基波電流相比，在電流過零點處di/dt可能較大，在嚴重的諧波電流時，一些斷路器磁吹線圈不能正常工作。
