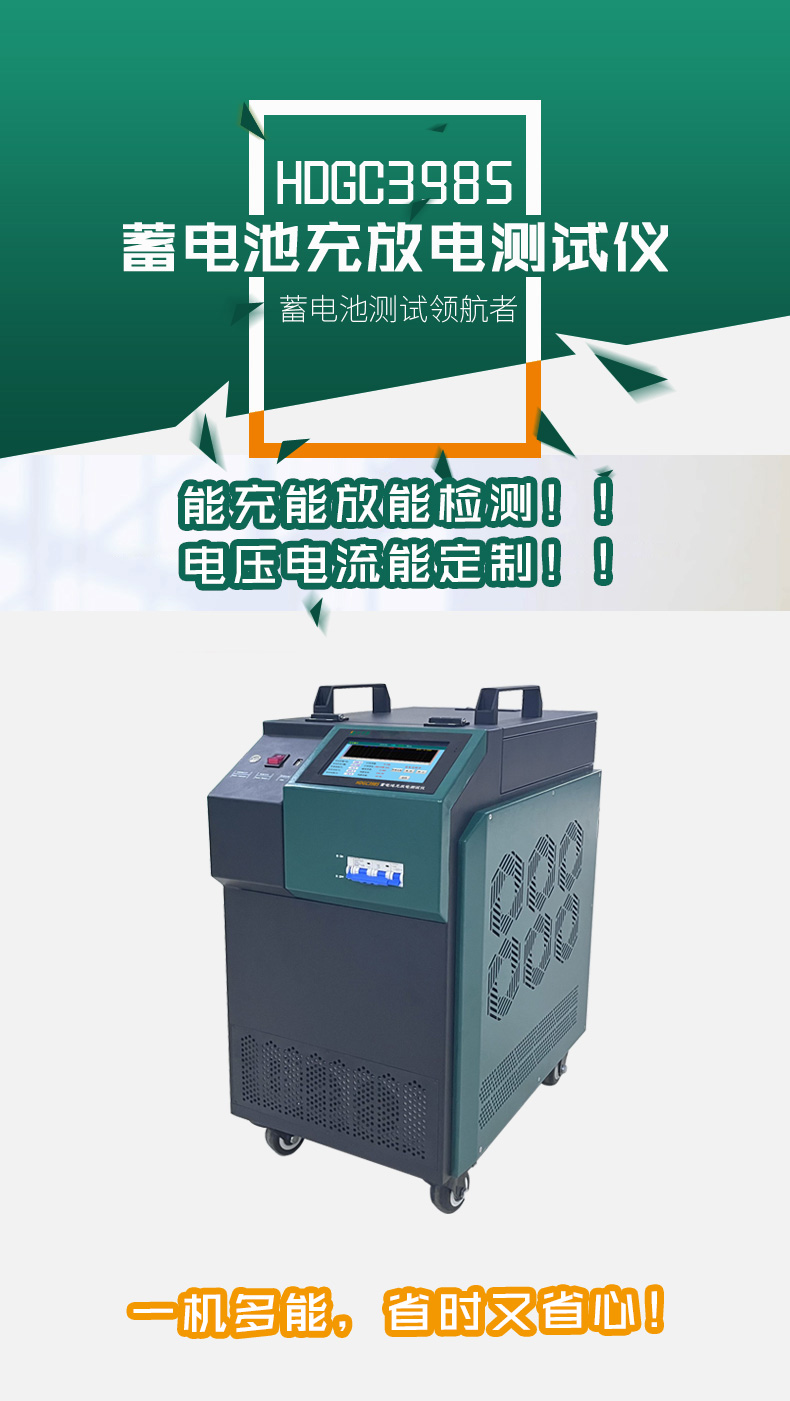

HDGC3985蓄電池充放電一體機集蓄電池恒流放電、智能充電、活化于一體。一機多用，減少企業成本，降低維護人員勞動強度，用于定期的電池組檢測及落后電池再生活化，為電池和UPS電源維護提供科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的好助手。
?具備多種工作模式：恒流放電、恒功率放電，恒流充電、恒壓限流充電、涓流浮充等。
?選用7寸高清觸摸屏：分辨率1024×800，高清顯示，觸控板采用軍工級多層復合薄膜電阻式觸摸板，抗干擾能力強，適用于電站、蓄電池機房及高頻充電機產生的電磁干擾和瞬變脈沖干擾。背光式中文顯示面板，在任何環境下，均可清晰正常顯示數據。
?多項安全保護功能：過流保護、短路保護、溫度過高、極性反接等保護功能。
?具備多項告警功能：使用過程中出現異常問題，如電壓過高、欠壓、電流超出測量范圍、風扇故障等能實時發出警告并停止放電，不損壞儀表和相關檢測設備。
?操作智能化設計：配備快速對接插孔，連接簡單，測試全程自動記錄、智能分析，無需人工干預。
?具有并機使用功能：能多臺并機使用，滿足300A以上的放電電流需求。
?具有快速核容分析功能：可通過3-5分鐘的快速放電預估蓄電池的剩余容量。
?采用高分子聚合物正溫度系數電阻：功耗小，抗浪涌能力強，避免紅熱現象安全系數高，具有過流自保護功能。
?充電采用高頻波寬調制（PWM）技術：采用內置電磁干擾（EMI）突波保護電路，微處理器控制技術。
?主控板采用進口意法半導體公司（STMicroelectronics）的高性能ARM為CPU：性能穩定、頻率高、功能強大，放電過程采用雙CPU冗余設計，主副CPU協同工作，主CPU負責指令的運算與處理，副CPU負責報警監測與過程控制，當出現應急狀況時主副CPU會同時鎖定輸出，當主副CPU其中一個出現指令運算異常時，另一個可以繼續關閉輸出，保護測試的安全可靠性。
?充放電參數預設功能：內置多種常用的充放電模板，滿足不同類型電池的參數設置，模板數據掉電可保存，上電即可直接開始測試，無需頻繁設置參數，讓測試操作更簡單。
?配備專業的分析軟件：能同時顯示電壓、電流曲線、單體電池柱狀圖數據表格等，可自動生成EXCEL/WORD文檔格式、并可打印、生成測試數據報告。
?具有強大的存儲功能：內置32G存儲空間，可存儲多達1000組充/放電數據，支持歷史放電數據進行查看、分析、刪除等管理動作，外置16G數據讀卡器，可通過USB接口，將放電過程的數據進行拷貝，導入電腦中，通過上位機管理軟件對電池放電的過程進行分析、可生成相應的數據報表。使數據的轉存更加方便。
?放電可設定多個終止條件：放電容量到、放電時長到、單體電壓閾值 ，整組電壓閾值，其中任意一個測試條件達到后會自動停止放電，以及過電壓、過電流、過溫、數據存儲異常、電壓測試端子反接等多種測試故障報警顯示。
?充電可設定多個終止條件：充電容量到、充電時間到、單體電壓高限、整組電壓高限、其中任意一個測試條件達到后會自動停止充電，以及過電壓、過電流、過溫、數據存儲異常、電壓測試端子反接等多種測試故障報警顯示。
?具備活化修復功能：可以通過活化功能激活負極硫化的活性物質，減少容量的衰降提高電池壽命。
?自帶校準功能：儀器帶有電壓電流校準修正功能，可對測量值進行校準修正，保證測量精度。該功能尤其適用于對儀器讀數與現場儀表有一致性要求時使用。
?具備曲線查看功能：通過數據管理界面的歷史數據曲線功能，可將內置的數據文件以圖表和波形圖的形式進行回看查詢。
產品中心網頁設計3985產品概述_03.jpg)
| HDGC3985 | |||||
| 產品型號 | 48V系統 | 110V系統 | 220V系統 | 380V系統 | 480V系統 |
| 放電電壓范圍 | 32~60V | 80~132V | 176~270V | 300~460V | 380~580V |
| 充電電壓范圍 | 42~60V | 95~150V | 190~300V | 300~480V | 450~600V |
| 放電電流 | 0~300A | 0~200A | 0~100A | 0~50A | 0~40A |
| 充電電流 | 1~100A | 1~50A | 1~50A | 1~50A | 1~50A |
| ? ?儀器功能特性 | |||||
| 顯示功能 | 7寸LCD液晶觸摸屏，分辨率1024*800 | ||||
| 電壓測量精度 | ±0.5%FS+0.1V | ||||
| 電流測量精度 | ±1%FS+0.1A最大量程100A | ||||
| 放電電流顯示精度 | 0.1A | ||||
| 數據保存容量 | 內置：32Gbit FLASH；外置16G儲存 | ||||
| 數據通訊 | RS485*3；USB*1 | ||||
| 工作模式 | 活化、恒流、恒壓、浮充三階段模式 | ||||
| ? ?保護性能（液晶顯示提醒+蜂鳴器告警） | |||||
| 主機保護功能 | 過溫、過流、電流失控觸發停機保護 | ||||
| 反接保護功能 | 極性接反聲光告警提示 | ||||
| 異常保護 | 電源線掉電、主電纜掉電 | ||||
| 過溫保護 | 內置溫度傳感探頭，溫度超過75℃，設備自動停止放電 | ||||
| 急停保護 | 外置空開斷路器，用于緊急停機保護 | ||||
| ? ?工作環境 | |||||
| 散熱方式 | 強制風冷 | ||||
| 溫度 | 工作溫度范圍：-5～50℃；貯藏溫度：-40～70℃ | ||||
| 濕度 | 相對濕度：0～90%（40±2℃） | ||||
| 海拔 | 額定海拔≤4000米 | ||||
| ? ?工作電源 | |||||
| 電壓 | 供電電壓：?jiǎn)蜗嗳�制：220V AC（-20%～+30%），頻率:45～65Hz； 充電輸入：三相交流：380V AC (-20%～+30%) |
||||
| 耐壓測試 | 輸入―機殼：2200Vdc 1min | ||||
| 輸入一輸出：2200Vdc 1min | |||||
| 輸出―機殼：700Vdc 1min | |||||
| 安全性 | 滿足EN610950 | ||||

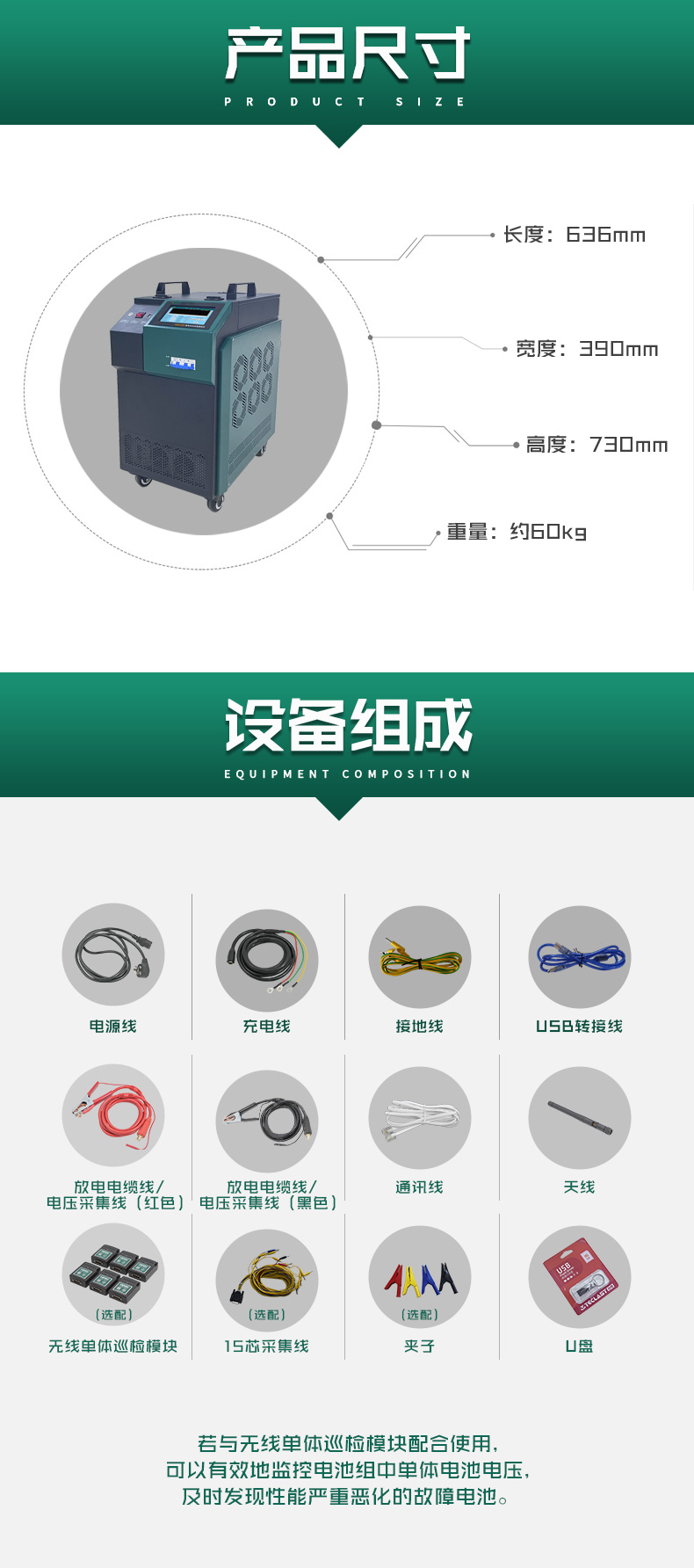

| ? ?儀器尺寸 | |||||
| 尺寸 | 461*225*390 | 610*390*675 | 500*215*500 | 610*390*675 | 610*390*675 |
| 重量 | 17.5 | 61 | 25 | 61 | 61 |
| 電纜接線 | 電纜快接插頭（紅正黑負），尺寸：電流mm2*3m，正負各1根 | ||||
| HDGC3985=恒流放電+容量分析測試+智能充電+循環活化 | |||
| 產品規格 | 充電電流范圍 | 放電電流范圍 | 適用電壓范圍 |
| 48V 50A | 1~50A | 0~100A | 充電：2～60V
放電：10～60V 滿足DC 48V電池組 |
| 48V 100A | 1~100A | 0~150A | |
| 48V 150A | 1~150A | 0~200A | |
| 48V 300A | 1~300A | 0~300A | |
| 110V 20A | 1~20A | 0~30A | 充電：90～150V
放電：88～132V 滿足DC 110V電池組 |
| 110V 50A | 1~50A | 0~50A | |
| 110V 100A | 1~100A | 0~100A | |
| 110V 150A | 1~150A | 0~150A | |
| 220V 20A | 1~20A | 0~30A | 充電：190～300V
放電：170～270V 滿足DC 220V電池組 |
| 220V 50A | 1~50A | 0~100A | |
| 220V 100A | 1~100A | 0~100A | |
| 380V 10A | 1~10A | 0~30A | 充電：300～520V
放電：300～456V 滿足DC 380V電池組 |
| 380V 20A | 1~20A | 0~30A | |
| 380V 50A | 1~50A | 0~50A | |
| 480V 10A | 1~10A | 0~30A | 充電：450～600V
放電：380～576V 滿足DC 480V電池組 |
| 480V 20A | 1~20A | 0~30A | |
| 480V 40A | 1~50A | 0~40A | |
| 更多規格請直接致電400-027-1996 | |||
